Zusammenbau des Kit:

Wichtiger Hinweis: Achtung Sie arbeiten mit sensiblen Teilen.!!!

Ok, lassen Sie mich es so sagen, sie sind nicht so empfindlich, vergleichen Sie die teile mit Standard-Computer-Teilen.

Achten Sie auf elektrostatische Aufladung, die Vollendung des Kit ist nicht kompliziert und ich brauche ca.30min für einen.

Bitte beachten Sie auch, dass es einige Bilder über das, was für die zusätzliche miniADSB Installation zu tun ist, auf einer eigenen Seite sind.

Wenn Sie andere Teile wie den Lantronix Xport oder die BTM-222 Bluetooth benötigen, lesen Sie bitte auch die Jumper-Seite.

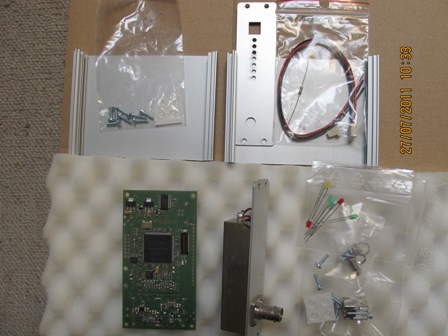

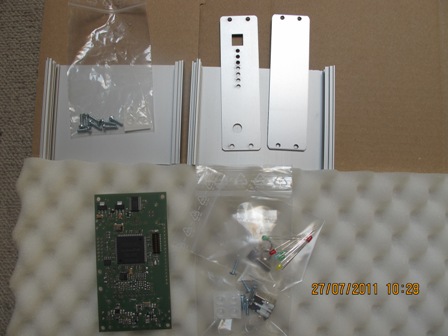

Das Kit enthält verschiedene Teile in Abhängigkeit von der Version, die Sie bestellt haben:

1 Channel Version

1 SMD-preassembled board "Mode-S Beast"
1 right angle female SMA connector
3 green LEDs
2 red LEDs
1 blue LED
1 yellow LED


2 Channel Version

1 SMD-preassembled board "Mode-S Beast"
1 right angle female SMA connector
3 green LEDs
2 red LEDs
1 blue LED
1 yellow LED
1 33 Ohm standard resistor (not shown)
1 3pin cable for miniADSB (*1)


(*1) Bitte tauschen Sie das braune und das rote Kabel wie auf dem miniADSB Seite gezeigt.

Zuerst beginnt man mit den LEDs:

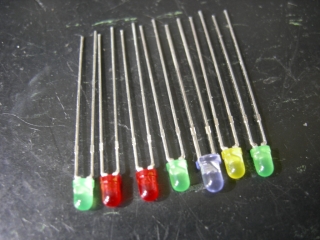

Alle LEDs haben ihre Kathode an der linken Seite, wenn man es von der Vorderseite sieht. Kathode ist die kürzere der beiden Leitungen..

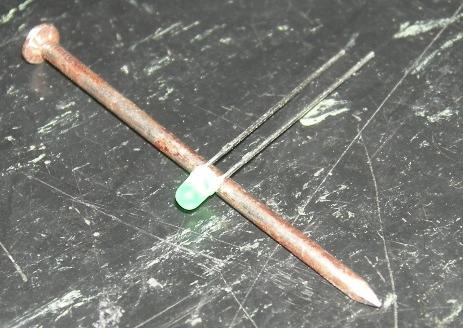

Biegen Sie die LEDs mit einem Werkzeug mit rund 2,5 mm Durchmesser, so dass der Winkel ca. 80 ° beträgt.

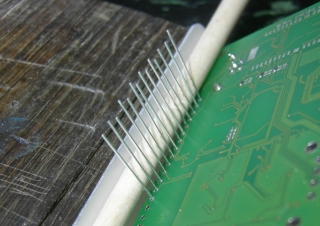

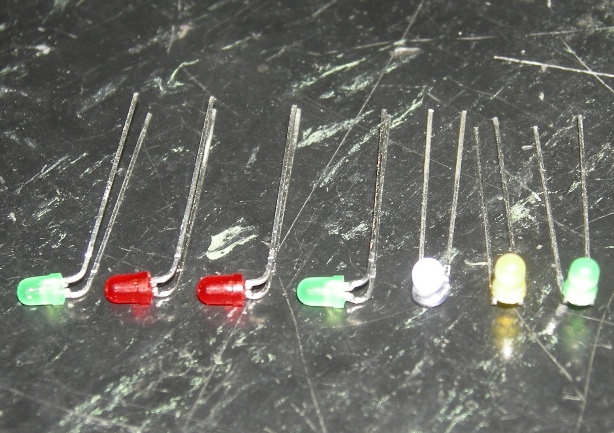

LEDs nach dem Biegen
Ist der kurze Pin immer auf der linken Seite oder unten.

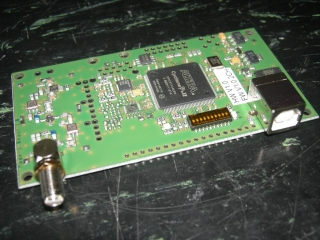

Als nächstes löten Sie die SMA und den USB-Anschluss:

Mit einem guten Lötkolben, Lötzinn die beiden Anschlüsse auf der Platine löten. Die beiden Schildpins am ISB auch löten.

Sie löten alle Pins des Steckers einschließlich aller Masse-Pins.

Für die 2CH und die 4-Kanal-Gerät, muss auch der miniADSB Stecker und der 33R-Widerstand gelötet werden.(auf 2CH einmal auf 4CH dreimal).

Jetzt montieren Sie die Frontplatte

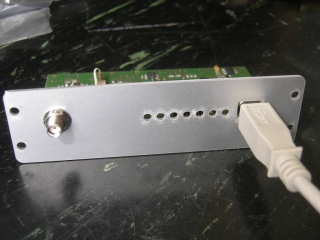

Montieren Sie die Frontplatte.
Achten Sie darauf, dass ein Nicht-angeschlossener USB-Anschluss passt.
Sie können testen, ob es in die Box passt, um herauszufinden, dass es einiges nach links oder rechts verschoben werden muss.


Einfügen und Löten der LEDs

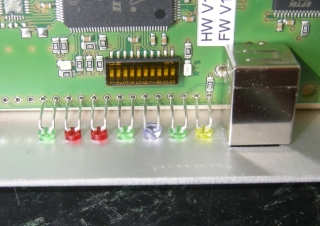

Stecken Sie die LEDs
Beginnen Sie mit der blauen LED, denn diese ist ein wenig größer.
Beachten Sie, dass hier auf dem Foto rechts gelb und grün vertauscht sind.
Legen Sie das Farbschema:
1CH: grün - rot - rot - grün
2CH: grün - rot - grün-rot
4CH: rot - rot - rot - rot

Befestigen Sie die LEDs an der Frontplatte, zum Beispiel mit einem Holzstab (Ich habe einen Pinsel für Foto verwendet)

Löten Sie die LEDs und schneiden Sie die Drähte
Im Hintergrund rechts im oberen Ecke sehen Sie die drei Lötbrücken, die für USB RxD, TxD USB??-und USB-RTS sind. Ich setzte sie während der ersten Tests und brauchen sie nur ändern, wenn es über Lantronix Xport oder BTM-222 Bluetooth laufen lassen wollen
(HW Version 1.0)

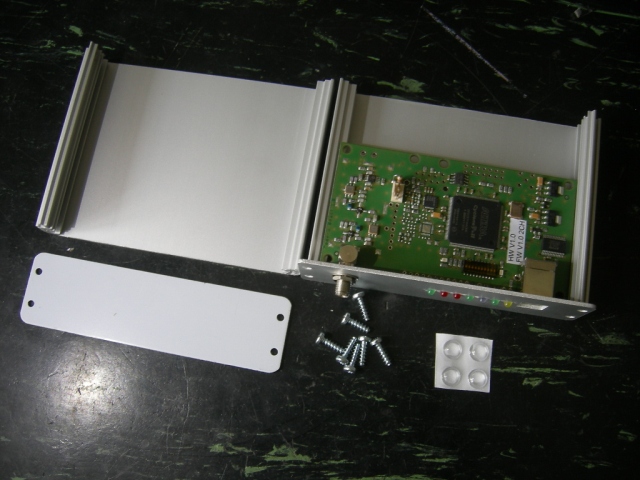

Montieren Sie die Baugruppe in der Box


Montieren Sie die Baugruppe in der Box
kleben die 4 Füße auf die Unterseite der Box


Wenn Sie andere Teile wie den Lantronix Xport oder die BTM-222 Bluetooth benötigen, lesen Sie bitte auch die Jumper-Seite.

Fertig zum Anschluss und zum Test
