Der Packet-Radio & Hamnet Digipeater DB0DLG



Technische Daten

Verantwortlicher OV: T18, OV Donauried
Standort:   Auf dem Meteoturm der Kernkraftwerke Gundremmingen (im schwäbischen Landkreis Günzburg) JN58FM (48° 30' 47" N / 10° 25' 13" O), Antennen ca. 160m über Grund, ca. 600m ü. NN
Einstiegs-Frequenzen Packet:   70cm: PR45 / RU642 - 438.025 MHz simplex 1k2 AFSK
  Kenwood TK-815 Telereader DTR-192, ca. 8W an X-30 Rundstrahler innerhalb des Radoms
  (daher Vorzugsrichtung Süd-Ost bis Süd-West), AM7910 Modem mit Statemachine
23cm: RS36 - 1298.900 MHz (Tx) / 1270.900 MHz (Rx) simplex 9k6 FSK
  Icom IC1201, 1W an X-5000 Rundstrahler oberhalb des Radoms
  G3RUH Nachbau mit Optokopplerkarte
2m: RV043 - 144.950 MHz simplex 1k2 AFSK
  Kenwood TK-759, ca.10W an X-5000 Rundstrahler oberhalb des Radoms
  AM7910 Modem mit Statemachine
APRS 2m RX-iGateway (db0dlg-10) an X-30 oberhalb des Radoms
Antennen: 70cm an X-30 im Radom, 2m und 23cm (zusammen mit DM0GZ)
via Triplexer an Diamond X-5000 oberhalb des Radoms
User-Frequenzen Hamnet:
(weitere Infos auf der
Hamnet-Seite)
  13cm: 2397 MHz, Mikrotik GrooveA 52HPn 500mW Metal 2SHPn, 1W
      an Rundstrahler TL-ANT2412D (1,2m, 12dbi)
  6cm: 5695 MHz, Mikrotik Metal 5SHPn 1W
      an Rundstrahler Gold SAG-5457-12 (0,75m, 12dbi)
Rufzeichen:  Einstieg (FALCon): DB0DLG 0-3
Hamnet und Mini-Mailbox ( DLC7): DB0DLG-6
Linkstrecken:  23cm: DM0ULM, DB0ZKA (z.z. a.B.)
Hamnet 5GHz: DB0DON, DB0SAA, DB0GZL und DM0ULM
Mailbox:  lokale Mini-Mailbox an DB0DLG-6
(d.h. man kommt vom DB0DLG mit "m" oder "c db0dlg-6" dann "b" dorthin)
Verantwortlicher:   Martin, DG6MAY; Kontakt: Mailbox db0fhn-8, lokale Mini-BBS am DB0DLG-6
oder
weitere Infos:
(Historie DLG)
  Homepage des OV T18 im DARC

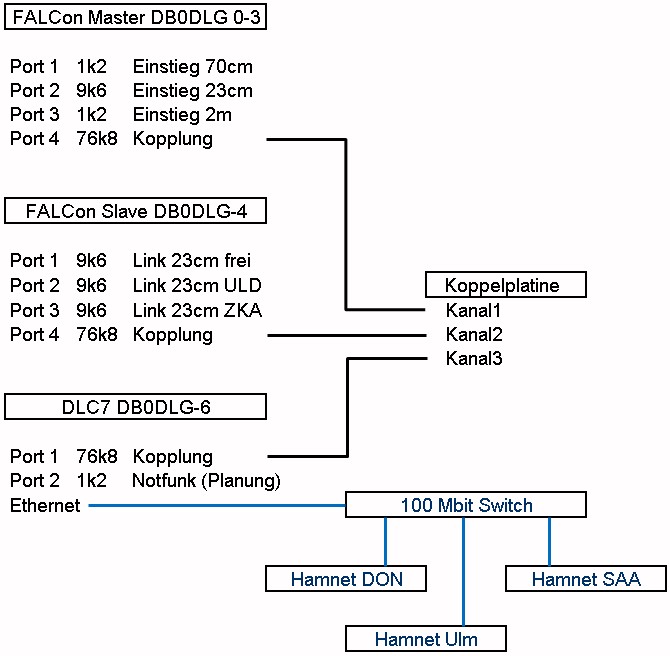

Schematischer Aufbau
